Activité documentaire : Étude de la masse volumique et de la composition des planètes du système solaire

3eme_chap3_matiere_activitemassevolumiqueplanetes20242025.pdf

Méthode : Donner un titre à un graphique / comprendre le titre d'un graphique

Le titre d'un graphique représentant une grandeur en fonction d'une autre est toujours de la forme :

"Graphique représentant l'évolution de "grandeur mesurée (en ordonnée)" en fonction de "grandeur que l'on fait varier (en abscisse)".

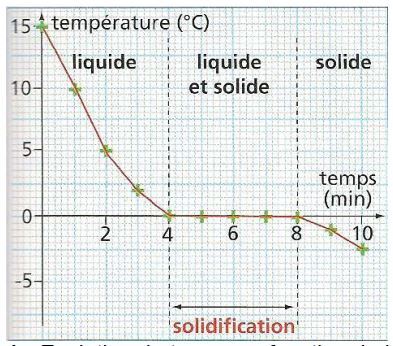

Exemple :

Le titre de ce graphique est : "graphique représentant l'évolution de la température de l'eau en fonction du temps"

Question⚓

1) Complète le titre du graphique :

Graphique représentant..................... des différentes planètes du système solaire

Solution ⚓

Le titre du graphique est "Graphique représentant la masse volumique en fonction du diamètre des différentes planètes du système solaire".

Question⚓

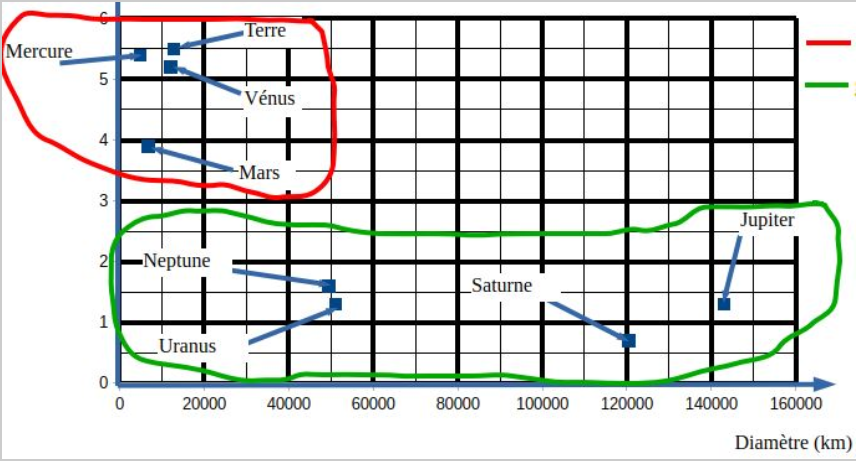

3) Si tu devais regrouper les planètes en 2 groupes sur le graphique, quels seraient-ils ?

Question⚓

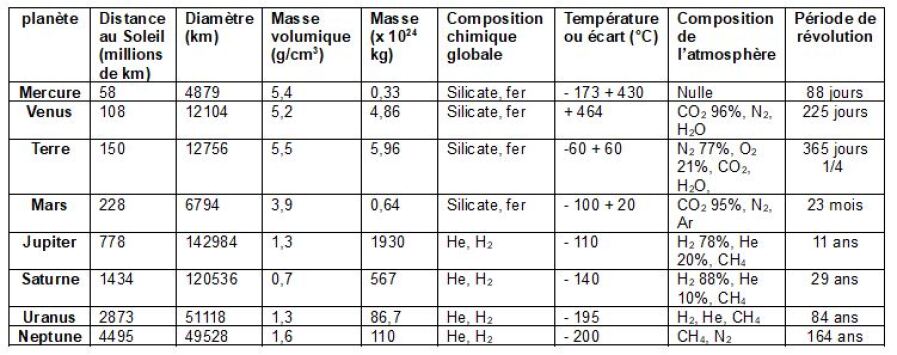

4) Relève dans le tableau la composition chimique de ces planètes. Que remarques-tu ?

Solution ⚓

Les planètes du groupe rouge sont composées principalement de silicate et de fer alors que les planètes du groupe vert sont composées principalement d'Hélium (He) et de dihydrogène (H₂).

Question⚓

5) Quels sont les points communs des planètes appartenant au même groupe ?

Dans un même groupe, les planètes ont des diamètres du même ordre de grandeur, des masses volumiques proches. Les planètes du groupe rouge sont aussi les plus proches du Soleil, les planètes du groupe vert les plus éloignées.

Question⚓

6) 4 planètes appartiennent à la famille des planètes gazeuses et 4 à la famille des planètes telluriques. Indique sur le graphique la légende des couleurs choisies pour entourer les groupes de planètes en attribuant leurs noms aux deux familles de planètes.

Question⚓

8) Donne la composition atomique des 2 composants principaux de l'atmosphère de Neptune.

Solution ⚓

D'après le tableau, l'atmosphère de Neptune contient du méthane, de formule CH₄. La molécule de CH₄ contient 1 atome de Carbone et 4 atomes d'Hydrogène.

L'atmosphère de Neptune contient aussi du diazote, de formule N₂. La molécule de N₂ contient 2 atomes d'azote.

Question⚓

9) Si on amenait une bouteille d'eau sur Jupiter, en ne tenant compte que de la température, à quel état se trouverait l'eau ? Justifie.

Solution ⚓

L'eau est à l'état solide lorsque la température est inférieure à 00°C. Elle est à l'état liquide lorsque la température est comprise entre 0 et 100 °C et à l'état gazeux lorsque sa température est supérieure à 100°C à la pression atmosphérique terrestre.

D'après le tableau, la température à la surface de Jupiter vaut -110°C. En ne tenant compte que de la température, l'eau serait donc à l'état solide.

Question⚓

10) L'eau aurait-elle subit une transformation physique ou une transformation chimique ? Justifie.

Solution ⚓

L'eau passerait de l'état liquide à l'état solide, c'est une transformation physique car il n'y a pas modification d'espèce chimique.

Question⚓

11) En te servant de l'unité de la masse volumique, retrouve la relation qui permet de calculer une masse volumique.

Solution ⚓

L'unité de la masse volumique fournie dans le tableau est g/cm³. Donc pour calculer une masse volumique, il faut diviser une masse (dont l'unité est le gramme), par un volume (dont l'unité est le cm³).

La relation est : ρ =\(\frac{m}{V}\)

avec ρ la masse volumique en g/cm³, m la masse en g et V le volume en cm³

Complément : Placer des points sur un graphique

Pour t'entraîner à placer des points sur un graphique, tu peux faire l'animation suivante :

https://learningapps.org/view8063289
